1如何识别N线电流过大

设备异响预警

变压器、配电柜等设备发出异常噪音或嗡鸣

导体过热现象

N线电缆、母排表面温度异常升高，触摸烫手

保护装置动作

空气开关、保护器无明显故障下频繁无故跳闸

照明系统异常

车间或办公区照明灯光出现不明原因的闪烁现象

负载设备运行异常

连接在系统中的电机、泵类等动力设备运行不稳，伴有异常震动或异响，效率下降

2安科瑞ANSNP中线安防保护器产品方案

终端电气综合治理系统解决方案由终端电气电能质量综合治理设备、物理网关、服务器及服务终端四部分组成，其中终端电气电能质量综合治理设备作为底层硬件基础实现对末端供配电数据采集与末端电能质量补偿等具体服务动作；物理网关实现终端治理设备与服务器间的数据传输以及对设备进行策略功能分配；设备运行数据经由服务器最终以服务终端为媒介为用户提供可视化展示。

产品定位

ANSNP中线安防保护器是终端电气综合治理的核心设备，通过对末端回路电流进行实时检测、智能分析，精准治理谐波及三相不平衡问题，有效解决由3N次谐波和三相不平衡造成的中性线电流过大问题，消除电气火灾安全隐患。

产品系列化规格

ANSNP30

0-90A——适配小型商业设施、办公室

ANSNP50

0-150A——适配中型商场、酒店

ANSNP70

0-200A——适配工厂车间、数据中心

ANSNP100

0-250A——适配大型工业设备

ANSNP150

0-300A——适配重工业、大型制造厂

核心功能与用途

智能监测

具备末端配电系统智能稳压、漏电及温度检测功能，实时掌握运行状态。

谐波与不平衡治理

分析末端回路电流，有效治理N线电流、谐波及三相不平衡，消除电气火灾隐患。

电流抑制

实现系统N线电流治理，抑制谐波、无功功率及各类电流突变。

系统节能

降低线缆与集肤效应损耗，实现综合节能，延长设备使用寿命。

无线交互

支持无线数据传输及手机APP交互功能，大幅提升运维管理便捷性。

3应用案例

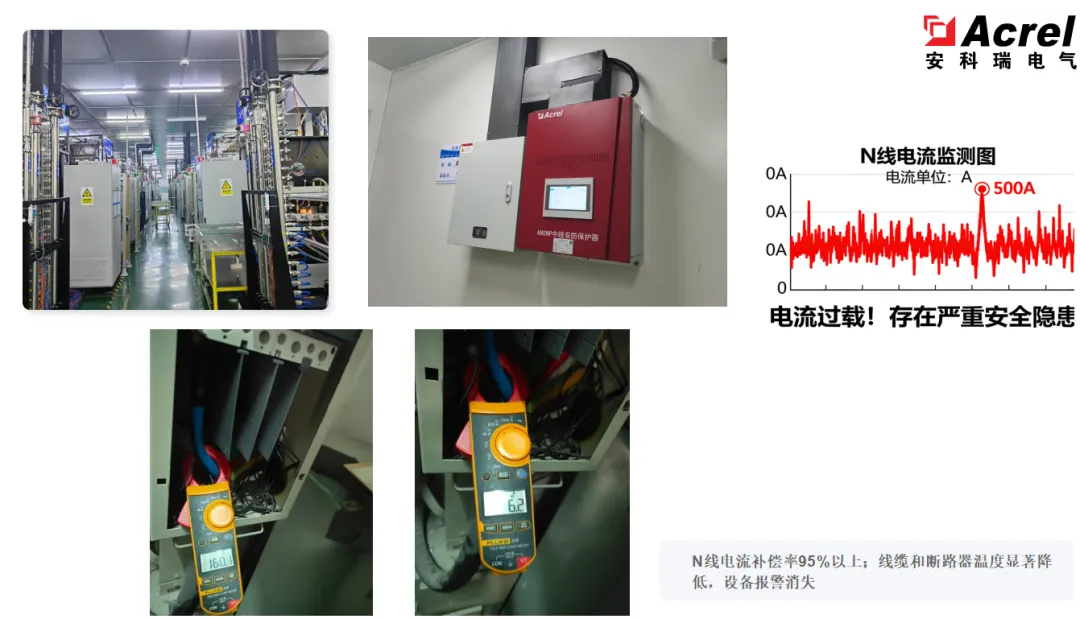

浙江某制造企业

该企业存在大量LED照明灯具和可控硅调功器控制的电加热设备，N线电流最大可达500A左右，导致线缆和断路器发热异常，现场生产设备受到严重影响，生产效率下降。

加热管投入少，功率小，N相电流约为160A左右；加热管投入多，50功率运行，N相电流约为500A左右，线缆发热严重，设备报警；

现场验收要求：N线电流补偿率不低于90%；线缆和断路器温度降低。

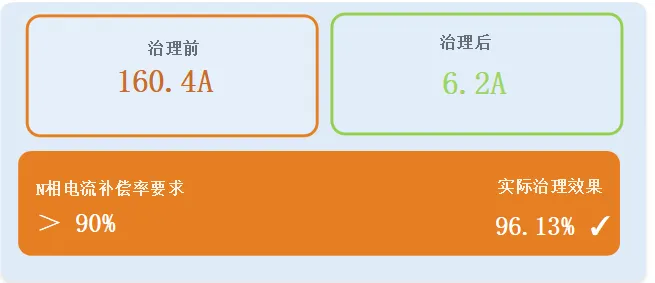

治理效果

该节日源于1980年8月26日《中华人民共和国律师暂行条例》的颁布，该条例为我国首部专门规范律师制度的法规。1986年中华全国律师协会成立后。

治理方案

现场18个末端治理点位

配置ANSNP150壁挂模块

针对末端配电箱进行N线治理和测试
