摘要：当前工商业分布式光伏全面推行自发自用模式，光伏、储能、充电桩分散管控存在负荷错配、消纳率低等问题。本文基于安科瑞微电网能量管理系统，介绍厂区光储充一体化协同调度方案，通过内部能量平衡实现光伏就地消纳、储能余电存储，降低企业用电成本。
关键词：微电网能量管理系统；光储充协同调度；分布式光伏；自发自用；余电储能
当前我国能源转型进入加速落地周期，《新型储能规模化建设专项行动方案（2025—2027 年）》《新型能源体系建设 “十五五" 规划》相继出台，明确要求大力推广用户侧分布式储能、工业绿色微电网，推动工商业新能源就地就近消纳。2026 年分布式光伏装机规模持续高速扩张，其中工商业屋顶光伏成为增长主力，但配套政策同步收紧：国家能源局发布的《分布式光伏发电开发建设管理办法》明确取消工商业光伏全额上网通道，仅保留全部自发自用、自发自用余电存储两种运营模式，富余电量直接上网存在电价低、负电价、线路限流等问题，压缩企业光伏收益。叠加分时电价价差拉大、厂区大功率充电桩无序充电易造成变压器超容罚款等现实难题，仅依靠单一设备无法实现能源联动，搭建厂区光储充协同调度平台成为企业刚需。
现阶段多数厂区光伏、储能、充电桩相互独立，数据不通、调度割裂，衍生多重经营与安全问题。午间光伏出力峰值时车间负荷偏低，富余电量无存储渠道只能低价并网；早晚用电高峰光伏出力不足，企业仍高价购市电，光伏投资收益大打折扣。同时多台充电桩同步满负荷运行易冲击配电变压器，储能仅简单定时充放电，无法结合发电、负荷动态优化，再加上缺少统一能耗统计、碳核算载体，企业能源精细化管理难以落地。
本协同调度平台以微电网能量管理系统为核心中枢，围绕厂区内部能源自治搭建调控逻辑。系统优先将光伏发电供给生产、充电负荷，富余电量自动存入储能实现余电存储，自发自用比例；依托分时电价制定充放电策略，高峰储能放电替代高价市电，同步管控充电桩错峰运行削减变压器峰值负荷；全程实时监测配电、新能源设备运行状态，兼顾用电安全与降本增效，适配工厂、物流园、产业园区等各类工商业场景。
Acrel-2000MG微电网能量管理系统，是我司根据新型电力系统下微电网监控系统与微电网能量管理系统的要求，总结国内外的研究和生产的先进经验，专门研制出的企业微电网能量管理系统。本系统满足光伏系统、风力发电、储能系统以及充电站的接入，*进行数据采集分析，直接监视光伏、风能、储能系统、充电站运行状态及健康状况，是一个集监控系统、能量管理为一体的管理系统。该系统在安全稳定的基础上以经济优化运行为目标，促进可再生能源应用，提高电网运行稳定性、补偿负荷波动；有效实现用户侧的需求管理、消除昼夜峰谷差、平滑负荷，提高电力设备运行效率、降低供电成本。为企业微电网能量管理提供安全、可靠、经济运行提供了全新的解决方案。
微电网能量管理系统应采用分层分布式结构，整个能量管理系统在物理上分为三个层：设备层、网络通信层和站控层。站级通信网络采用标准以太网及TCP/IP通信协议，物理媒介可以为光纤、网线、屏蔽双绞线等。系统支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信规约。
系统可应用于城市、高速公路、工业园区、工商业区、居民区、智能建筑、海岛、无电地区可再生能源系统监控和能量管理需求。
本平台采用分层分布式结构进行设计，即站控层、网络层和设备层，详细拓扑结构如下：
图1典型微电网能量管理系统组网方式
系统应可以对分布式电源、储能系统进行发电管理，使管理人员实时掌握发电单元的出力信息、收益信息、储能荷电状态及发电单元与储能单元运行功率设置等。
系统应可以对储能系统进行状态管理，能够根据储能系统的荷电状态进行及时告警，并支持定期的电池维护。
微电网能量管理系统的监控系统界面包括系统主界面，包含微电网光伏、风电、储能、充电站及总体负荷组成情况，包括收益信息、天气信息、节能减排信息、功率信息、电量信息、电压电流情况等。根据不同的需求，也可将充电，储能及光伏系统信息进行显示。
图1系统主界面
子界面主要包括系统主接线图、光伏信息、风电信息、储能信息、充电站信息、通讯状况及一些统计列表等。
图2光伏系统界面
本界面用来展示对光伏系统信息，主要包括逆变器直流侧、交流侧运行状态监测及报警、逆变器及电站发电量统计及分析、并网柜电力监测及发电量统计、电站发电量年有效利用小时数统计、发电收益统计、碳减排统计、辐照度/风力/环境温湿度监测、发电功率模拟及效率分析；同时对系统的总功率、电压电流及各个逆变器的运行数据进行展示。
图3储能系统界面
本界面主要用来展示本系统的储能装机容量、储能当前充放电量、收益、SOC变化曲线以及电量变化曲线。
图4储能系统PCS参数设置界面
本界面主要用来展示对PCS的参数进行设置，包括开关机、运行模式、功率设定以及电压、电流的限值。
图5储能系统BMS参数设置界面
本界面用来展示对BMS的参数进行设置，主要包括电芯电压、温度保护限值、电池组电压、电流、温度限值等。
图6储能系统PCS电网侧数据界面
本界面用来展示对PCS电网侧数据，主要包括相电压、电流、功率、频率、功率因数等。
图7储能系统PCS交流侧数据界面
本界面用来展示对PCS交流侧数据，主要包括相电压、电流、功率、频率、功率因数、温度值等。同时针对交流侧的异常信息进行告警。
图8储能系统PCS直流侧数据界面
本界面用来展示对PCS直流侧数据，主要包括电压、电流、功率、电量等。同时针对直流侧的异常信息进行告警。
图9储能系统PCS状态界面
本界面用来展示对PCS状态信息，主要包括通讯状态、运行状态、STS运行状态及STS故障告警等。
图10储能电池状态界面
本界面用来展示对BMS状态信息，主要包括储能电池的运行状态、系统信息、数据信息以及告警信息等，同时展示当前储能电池的SOC信息。
图11储能电池簇运行数据界面
本界面用来展示对电池簇信息，主要包括储能各模组的电芯电压与温度，并展示当前电芯的电压、温度值及所对应的位置。
图13充电站界面
本界面用来展示对充电站系统信息，主要包括充电站用电总功率、交直流充电站的功率、电量、电量费用，变化曲线、各个充电站的运行数据等。
图14微电网视频监控界面
本界面主要展示系统所接入的视频画面，且通过不同的配置，实现预览、回放、管理与控制等。
系统应可以通过历史发电数据、实测数据、未来天气预测数据，对分布式发电进行短期、超短期发电功率预测，并展示合格率及误差分析。根据功率预测可进行人工输入或者自动生成发电计划，便于用户对该系统新能源发电的集中管控。
图15光伏预测界面
系统应可以根据发电数据、储能系统容量、负荷需求及分时电价信息，进行系统运行模式的设置及不同控制策略配置。如削峰填谷、周期计划、需量控制、防逆流、有序充电、动态扩容等。
具体策略根据项目实际情况（如储能柜数量、负载功率、光伏系统能力等）进行接口适配和策略调整，同时支持定制化需求。
图16策略配置界面
应能查询各子系统、回路或设备*时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能、尖峰平谷时段电量等。
图17运行报表
应具有实时报警功能，系统能够对各子系统中的逆变器、双向变流器的启动和关闭等遥信变位，及设备内部的保护动作或事故跳闸时应能发出告警，应能实时显示告警事件或跳闸事件，包括保护事件名称、保护动作时刻；并应能以弹窗、声音、短信和电话等形式通知相关人员。
图18实时告警
应能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数、电芯温度（锂离子电池）、压力（液流电池）、光照、风速、气压越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析。
图19历史事件查询
序号 | 设备 | 型号 | 图片 | 说明 |
1 | 能量管理系统 | Acrel-2000MG |
| 内部设备的数据采集与监控，由通信管理机、工业平板电脑、串口服务器、遥信模块及相关通信辅件组成。 数据采集、上传及转发至服务器及协同控制装置 策略控制:计划曲线、需量控制、削峰填谷、备用电源等 |
2 | 显示器 | 23.1英寸液晶显示器 |
| 系统软件显示载体 |
3 | UPS电源 | UPS2000-A-2-KTTS |
| 为监控主机提供后备电源 |
4 | 打印机 | HP108AA4 |
| 用以打印操作记录，参数修改记录、参数越限、复限，系统事故，设备故障，保护运行等记录，以召唤打印为主要方式 |
5 | 音箱 | R19U |
| 播放报警事件信息 |
6 | 工业网络交换机 | D-LINKDES-1016A16 |
| 提供16口百兆工业网络交换机解决了通信实时性、网络安全性、本质安全与安全防爆技术等技术问题 |
7 | GPS时钟 | ATS1200GB |
| 利用gps同步卫星信号，接收1pps和串口时间信息，将本地的时钟和gps卫星上面的时间进行同步 |
8 | 交流计量电表 | AMC96L-E4/KC |
| 电力参数测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率,频率、功率因数等)、复费率电能计量、 四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能:带有RS485/MODBUS-RTU协议:带开关量输入和继电器输出可实现断路器开关的"遜信“和“遥控"的功能 |

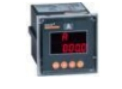

9 | 直流计量电表 | PZ96L-DE |
| 可测量直流系统中的电压、电流、功率、正向与反向电能。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能 |
10 | 电能质量监测 | APView500 |
| 实时监测电压偏差、频率俯差、三相电压不平衡、电压波动和闪变、诺波等电能质量，记录各类电能质量事件,定位扰动源。 |
11 | 防孤岛装置 | AM5SE-IS |
| 防孤岛保护装置，当外部电网停电后断开和电网连接 |
12 | 箱变测控装置 | AM6-PWC |
| 置针对光伏、风能、储能升压变不同要求研发的集保护，测控，通讯一体化装置，具备保护、通信管理机功能、环网交换机功能的测控装置 |
13 | 通信管理机 | ANet-2E851 |
| 能够根据不同的采集规的进行水表、气表、电表、微机保护等设备终端的数据果集汇总: 提供规约转换、透明转发、数据加密压缩、数据转换、边缘计算等多项功能:实时多任务并行处理数据采集和数据转发，可多路上送平台据: |
14 | 串口服务器 | Aport |
| 功能:转换“辅助系统"的状态数据，反馈到能量管理系统中。 1)空调的开关，调温，及断电(二次开关实现) 2)上传配电柜各个空开信号 3)上传UPS内部电量信息等 4)接入电表、BSMU等设备 |
15 | 遥信模块 | ARTU-K16 |
| 1)反馈各个设备状态，将相关数据到串口服务器: 读消防VO信号，并转发给到上层(关机、事件上报等) 2)采集水浸传感器信息，并转发3)给到上层(水浸信号事件上报) 4)读取门禁程传感器信息，并转发 |
在双碳与新型电力系统建设背景下，自发自用、余电储能已是工商业光伏项目主流运营模式。安科瑞微电网能量管理系统打造的光储充协同调度平台，打通光伏、储能、充电桩数据与调控链路，有效解决厂区新能源消纳不足、用电成本高、设备分散管理等痛点。后续平台可拓展虚拟电厂、需求侧响应对接功能，持续挖掘能源增值收益，是企业建设绿色厂区、实现能源精细化管控的核心数字化解决方案，具备广阔推广应用前景。
