电梯属于典型的势能类负载，在特定运行工况下，曳引机电动机将由耗电状态切换为发电状态，持续产生再生电能，主要集中在三种场景：一是重载下行，当电梯轿厢载重超过对重重量，重力势能带动轿厢下行，反向拖动电机旋转发电；二是轻载/空载上行，对重重量大于轿厢重量，对重下坠牵引轿厢上行，电机被反向拖动产生电能；三是减速制动，电梯抵达目标楼层前减速制动，运行机械动能快速释放，转化为电能。

经实际项目验证，建筑电梯加装能量回馈装置后，单台电梯平均节电率可达30%，较优工况下节电率超40%，对于配备多台电梯的商业建筑、住宅楼宇而言，节能经济效益与社会效益显著，具备很高推广应用价值。

传统未改造电梯无能量回收功能，电梯运行产生的再生电能会持续抬升变频器直流母线电压。为保障设备安全运行，系统会通过制动电阻将多余电能转化为热能消耗殆尽，不仅造成大量电能浪费，还会持续提升电梯机房环境温度，加剧设备老化，影响电梯整机运行稳定性。

加装专用电梯能量回馈装置后，可实现再生电能的回收、净化与并网利用，完整能量回收流程分为三大步骤：

1. 能量捕获：电梯运行发电产生的交流电，经变频器整流处理后转化为直流电，暂存于变频器直流回路电容中，完成再生能量的初步收集。

2. 智能逆变：当变频器直流母线电压达到系统设定阈值时，能量回馈装置优先启动（优先级高于制动电阻）。装置依托IGBT全桥逆变器、DSP微处理器核心组件，将母线直流电逆变为与楼宇低压电网同频、同相、同压的三相交流电。

3. 净化回馈：逆变后的交流电经滤波电抗器等元器件滤波净化，有效消除谐波污染，保证电能质量达标后，安全回馈至大楼公共交流电网，实现废能再利用。

国家标准GB/T 32271-2015《电梯能量回馈装置》专门规范电梯节能回馈设备的技术参数、试验方法与安全性能，适用于额定电压400V及以下TN-S供电系统的不可控整流变频调速电梯。标准对装置节能效率、电能质量、运行安全等核心指标作出强制性约束，具体要求如下：

效率分级要求：按负载工况划分三级效率标准，25%负载工况下转换效率≥85%，50%负载工况下效率≥90%，100%额定负载工况下效率≥95%。

电能质量要求：回馈电网的电流总谐波畸变率（THDi）≤5%，同时对奇次、偶次谐波含有率设置明确限值，避免污染公共电网。

功率因数要求：装置输出功率达到额定功率50%时，运行功率因数≥0.90，保障电网运行效率。

安全保护功能：设备需配置的防护机制，具备防孤岛、过压、欠压、短路、断路保护，同时可应对电网频率异常等故障场景，保障设备与电网安全稳定运行。

该标准同时明确了指标验证的试验平台、测试条件与测量方法，要求采用高精度双向电能表，对装置直流输入端、交流输出端进行同步计量，通过对比直流输入有功能量与交流输出有功能量，核算能量回馈装置的实际转换效率，确保设备性能达标。

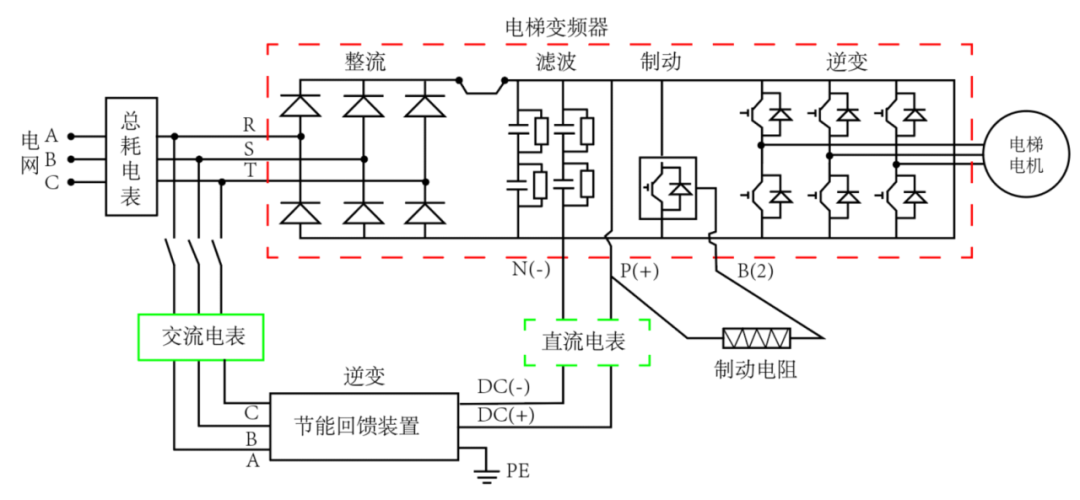

依据国标技术要求，结合电梯能量回馈系统运行特性，项目改造需在直流侧（装置输入端）与交流侧（装置并网输出端）分别部署计量设备，覆盖发电量、回馈量、电能质量、转换效率等数据监测需求。其中，直流侧监测直流电压、直流电流、双向直流再生电能；交流侧监测三相电压、三相电流、双向有功电能、无功功率、视在功率；同时全域监测电流谐波畸变率、各次谐波含有率、功率因数、直流分量等电能质量参数。

（一）交流并网侧计量方案（整梯能耗与回馈电量统计）

安装位置：电梯配电柜380V三相进线处、能量回馈装置并网端

核心用途：统计电梯电网取电量、再生电能回电量，核算电梯整体能耗与节能收益，为节能效益评估提供数据支撑。

1. 有线组网方案（工程标配，新建项目选择）

选用设备：DTSD1352三相导轨电能表

设备优势：支持三相四线制供电计量，0.5S级高精度四象限双向计量，可搭配外置开合式电流互感器使用，适配新建小区、商业楼宇电梯批量改造项目，有线组网稳定可靠，适配标准化工程施工。

图3 DTSD1352三相交流导轨电能表

2. 无线物联网方案（老旧改造、布线困难场景选择）

选用设备：ADW300系列无线物联网电表

设备优势：可选4G、WiFi通信模块，支持TCP双向透传，数据可直接上传云平台；无需复杂布线，支持不停电安装，适配老旧小区、独栋分散式电梯的节能改造场景。

图4 ADW300三相交流物联网电能表

（二）直流回馈母线侧计量方案（再生直流电量统计）

安装位置：能量回馈装置内部DC540V/750V直流母线侧

核心用途：单独计量电梯再生直流发电量，测算能量回馈装置转换效率；适配电梯储能系统（电容/锂电池）配套场景，实时监测储能设备充放电直流电量数据。

选用设备：DJSF1352-RN直流双向导轨电表

设备优势：电压计量范围覆盖DC0~1000V，支持75mV分流器、0~20mA/0~10V霍尔传感器接入；可选双路直流输入，可同步统计再生发电量与储能充放电量，计量精度可选0.5级、1级，满足高精度检测需求。

图5 DJSF1352-RN直流电能表及配套霍尔传感器

（三）数据采集传输方案

有线计量设备需搭配专用数据采集设备，实现现场仪表数据的集中采集、解析与云端上传，保障数据传输稳定。

选用设备：ANet-1E2SM-4G、AWT100-4G数据采集器

设备优势：下行兼容RS485接口与Modbus-RTU标准协议，可适配所有现场智能仪表；上行支持4G无线、以太网双传输方式；采用导轨式安装，适配各类机房场景，可根据上级平台需求灵活选配设备型号。

系统软硬件设备选型汇总表：
