导轨式三相多功能电表价格 含3个开口互感器

描述:导轨式三相多功能电表价格 含3个开口互感器,具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理,提供上48 月的各类电能数据统计。

更新日期:2022-05-24
访问次数:205
厂商性质:生产厂家
详情介绍

1.概述

导轨式三相多功能电表价格 含3个开口互感器,DTSD1352 导轨式多功能电能表,是主要针对电力系统,工矿企业,公用设施的电能统计、管理需求而设计的一款智能仪表,产品具有精度高、体积小、安装方便等优点。

2 导轨式三相多功能电表价格 含3个开口互感器,型号说明

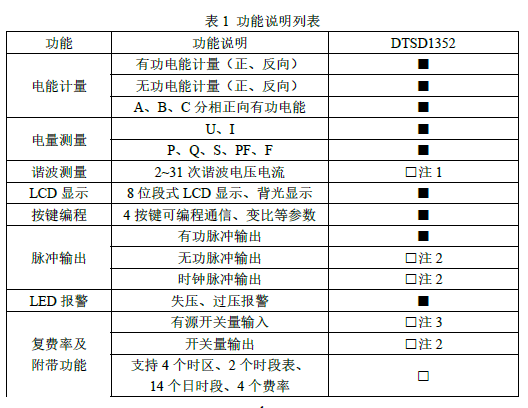

3 功能列表



注:1:外置互感器规格时,谐波测量为标配,其余规格均为选配。

2:默认无功脉冲、时钟脉冲、开关量输出三选一;

3:有源开关量和第二路通讯二选一;

4:选配测温功能时1、2 所述选配功能均不可选。


4 技术参数

表2 技术参数说明



5 外形尺寸


图1 经互感器接入



图2 直接接入

注:直接接入的接线力矩不应大于4.0N·m,经互感器接入的接线力矩应不大于2.0N·m。


6 接线与安装

6.1 电压电流接线示意图





图9 互感器外形尺寸

注:1.接线方式为下进下出。

2.HCT16K-FJ 引出线为2 芯屏蔽线,引出线长为2 米。

3.HCT16K-FJ 与一次侧互感器间距建议保持在1 米以上。


6.2 开关量输入、输出、NTC 测温端子


开关量输出为继电器输出,可实现“遥控"和报警输出。

开关量输入是采用开关信号输入方式,由外部电源供电。当外部接通或断开时,经过仪

表开关输入模块采集其接通或断开信息并通过仪表本地显示。开关量输入不仅能够采集和显

示本地的开关信息,同时可以通过仪表的RS485 实现远程传输功能,即“遥信"功能。

注:(17-18)为有功电能脉冲,(60-61-62-69)为三路NTC 测温端口,(15-16)时

钟脉冲、(19-20)无功电能脉冲、(40-41)开关量输出与(60-61)端子复用,(24-25)2

路通讯、(30-39)开关量输入与(62-69)端子复用。
