工业用电监控带网口通讯电表

1. 概述

安科瑞电气APM系列工业用电监控带网口通讯电表是按IEC标准设计，技术同步的网络电力仪表。具有全电量测量，电能统计，电能质量分析及网络通讯等功能，主要用于对电网供电质量的综合监控。该系列仪表采用了模块化设计，配合功能丰富的外部DI/DO模块、AI/AO模块、Micro SD卡(TF 卡)事件记录(SOE)模块、网络通讯模块、温湿度测温模块，可以灵活实现电气回路全电量测量及开关状态监控，双RS485和以太网接口配合可实现RS485主站数据抄送，省去数据交换机。PROFIBUS-DP接口可以实现高速数据传输及组网功能。

1. 产品规格

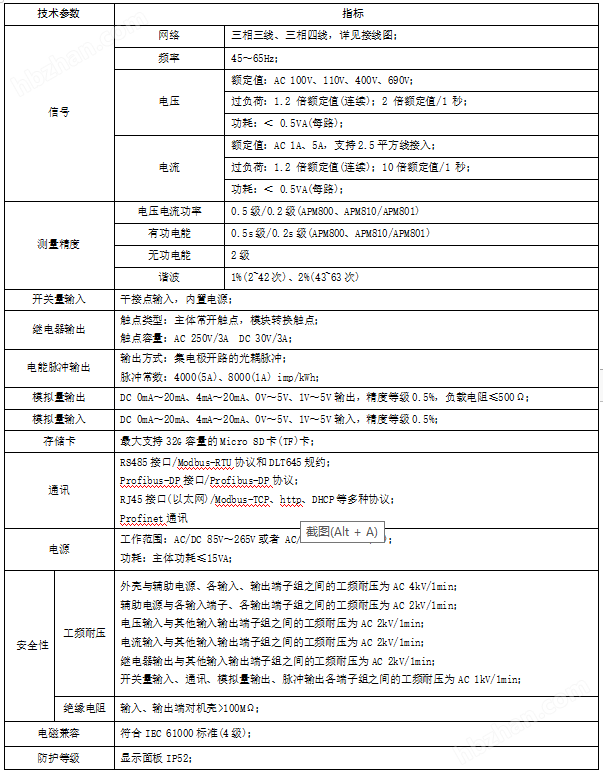

1. 技术参数

4 安装接线说明

4.1安装尺寸

仪表及盘面开孔尺寸(单位：mm(in))

4.2接线方法

根据不同的设计要求，推荐在电源、电压输入端子增加保险丝(BS88 1A gG)以满足相关电气规范的安全性要求。

4.2.1主体部分

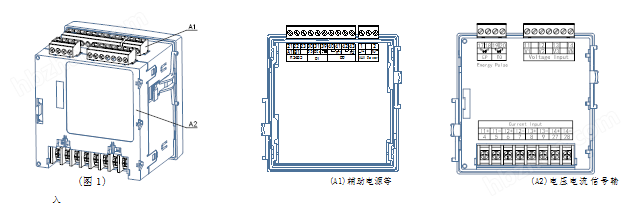

接线端子示意图：其中“4、5、6、7、8、9"为电流信号输入端子号；“11、12、13、14"电压信号输入端子号；“1、2"为仪表辅助电源端子号；“21、22"为通讯端子号；“17、18、19、20"为电能脉冲输出端子号；“30、31、39"为开关量输入端子号；“40、41、42、43"为继电器输出端子号。(图1)
