一、概述-阳台光伏单相光伏发电计量电表

在阳台光伏储能系统架构中，单相电表犹如能源管理的“智慧中枢"，其性能表现直接关乎系统的运行效能与经济效益。ADL200N-CT系列电表凭借良好的高精度双向计量能力、智能化的通信交互特性以及多场景适配的灵活性，已然成为分布式能源系统领域的上乘之选。

ADL 系列阳台光伏单相光伏发电计量电表，是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。具有对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。

二、功能

高精度双向计量，满足多元需求双向电能计量：ADL200N-CT支持±0.5%级有功电能计量，可精准区分光伏发电量、家庭用电量及余电上网电量，契合光伏储能系统的计量要求。

全电力参数监测：能够测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等全电力参数，确保系统运行状态的实时监控。

智能通信能力，实现远程管理无线组网：内置通讯模块，支持无线接入云端平台，用户可通过手机APP实时查看发电收益、碳减排数据及历史曲线，提升管理便捷性。

协议兼容性：配备RS485接口，采用Modbus RTU协议，能够与逆变器或能量管理系统（EMS）进行数据交互，实现远程监控和智能管理。

模块化设计，适配多场景需求分体式结构：CT互感器与电表采用分体式设计，适配0.5-5kW光储系统，支持即插即用，安装维护便捷。

导轨式安装：支持35mm导轨安装，体积小巧，节省空间，适配阳台、屋顶等有限安装场景。

高安全性与合规性，保障系统稳定运行防逆流功能：搭载100ms极速响应机制，当光伏发电量超过家庭负荷时，瞬间触发防逆流策略，优先将过剩电能存入储能电池，满格后自动切断并网回路，既避免电网冲击，又更大化利用绿电。

国际认证：通过UL、CE等国际认证，无论是上海弄堂的老房子，还是柏林公寓的阳台，都能稳定运行，安全无忧。

三、 安装及接线

3.1 外形尺寸

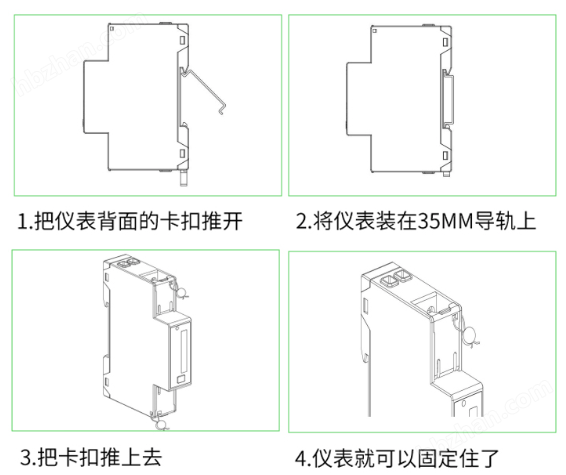

3.2 安装指导

3.3 接线指导
