户用光伏双向计量电表

引言：

随着分布式光伏技术的广泛应用，越来越多的家庭通过安装光伏系统，实现了绿色低碳用电，并有效降低了电费支出。在这一过程中，双向计量电表作为光伏并网的核心设备，其计量精度直接关系到发电收益的准确核算与结算。本文将系统解析双向计量电表的工作机制、核心功能、安装规范及政策要求，帮助用户全面掌握技术要点，优化系统应用策略，确保光伏发电收益更大化。

一、 电表核心特点

高精度双向计量：支持正向/反向电能独立计量，精确记录光伏发电量、用户用电量及余电上网量。

4G无线通信：内置4G/NB-IoT模块，无需额外网关即可直连电网平台或用户监控系统，支持远程抄表、实时数据上传（如发电功率、电压、电流等）。

分时计费与需量统计：支持峰谷平电价分段计量，适配各地电价政策，可统计最大需量，帮助用户优化用电习惯。

扩展功能：谐波监测：可选配THD电压/电流谐波分析，保障电能质量。防逆流控制：通过继电器输出或通信指令限制余电上网（需配合逆变器）。

RS485+红外接口：兼容多种本地通信方式（如Modbus协议）。

二、 在光伏系统中的应用场景

（1）自发自用+余电上网

ADW300记录光伏发电总量、自用电量及上网电量，并通过4G自动上报至电网结算系统。

示例：某家庭日发电20kWh，自用15kWh，剩余5kWh上网，电表分别统计并生成结算依据。

（2）离网/并网切换监测

配合储能系统时，可监测离网状态下的负载用电和电池充放电数据。

（3）远程运维与故障预警

通过安科瑞Acrel-Cloud平台实时查看发电效率，异常情况（如发电骤降）触发告警。

三、 安装及接线

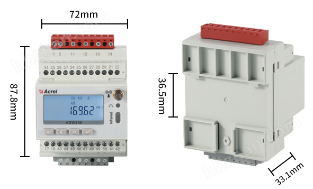

3.1 外形尺寸

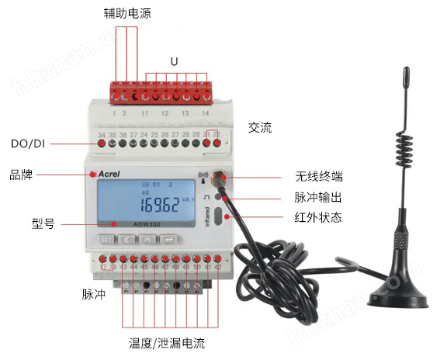

3.2 接线指导

户用光伏双向计量电表

户用光伏双向计量电表
