一、 概述-光储防逆流电表

随着新能源发电（如光伏、风电等清洁能源）的迅猛发展以及分布式能源系统的深度接入，电力系统的功率流动模式正发生深刻变革，已突破传统单向流动的局限。在特定场景下，用户侧分布式电源的发电量可能超出本地负荷需求，导致电能反向馈入公共电网，形成逆功率现象。

逆功率现象不仅可能对电网的稳定运行构成潜在威胁，还可能引发电能计量偏差、设备过载损坏以及继电保护装置误动作等风险。为应对这一挑战，逆功率监测电能表应运而生，成为现代智能电网中重要的计量与监控设备。该设备具备高精度双向电能计量能力，可实时记录功率流向异常数据，触发告警机制，并为电力公司优化能源调度与管理提供数据支撑。

二、 典型应用场景-光储防逆流电表

光伏发电系统：监测光伏并网点的双向电能，防止逆功率影响电网安全

储能系统：精确计量电池充放电能量，优化能源管理

工业自备电厂：监测企业自发自用及余电上网情况

微电网/配电台区：实时监控区域电网的功率流向，提高供电可靠性

三、 电表技术特点

高精度双向计量：符合0.5S级精度标准，支持正向/反向有功电能、四象限无功电能计量，可测量电压、电流、功率、功率因数、频率等全电参量

逆功率监测与告警：实时监测功率流向，当检测到逆功率时，可触发继电器输出或远程告警，记录逆功率事件的时间、持续时长及能量数据，便于故障分析

多种通信方式：标配RS485（支持Modbus-RTU/DL/T645协议），实现远程数据采集和监控

数据存储与分析：可存储31天的冻结数据（如正向/反向电能、最大需量等），支持分时计量（4费率、8时段），适应峰谷电价结算需求

防逆流保护：可配合外部断路器或逆变器，实现自动防逆流控制，防止电能倒送

四、 安装及接线

4.1 外形尺寸

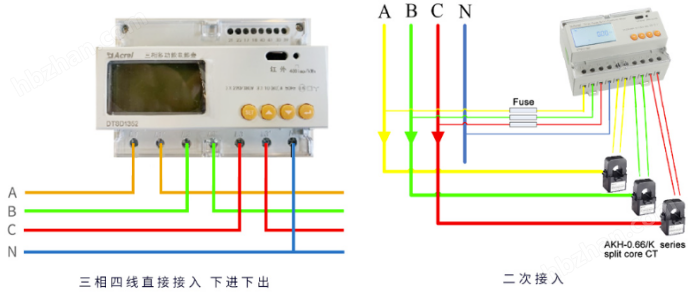

4.2 接线指导
