一、 概述-四象限电能计量 CE 认证仪表

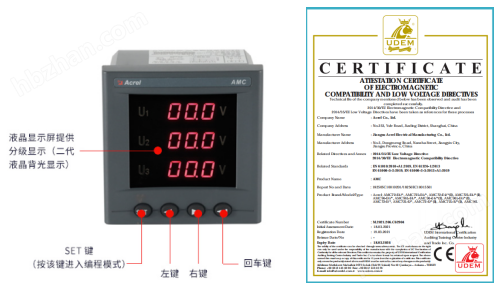

CE认证是“欧洲合格"标志的缩写，意为“欧洲统一"（Conformité Européene）。它是欧盟为产品制定的强制性认证标准，被视为产品进入欧洲市场的“护照"或“通行证"。凡是贴有“CE"标志的产品，就意味着它符合欧盟指令规定的安全、健康和环保要求，可以在欧盟各成员国内自由销售，无需符合每个成员国各自的要求。

CE认证是电表进入欧洲市场的必要条件。没有CE认证的电表将无法在欧盟市场销售。对电表的电气安全、电磁兼容性等方面进行了严格测试和评估，确保产品在使用过程中不会对用户造成安全隐患。获得CE认证的电表意味着其质量和安全性能得到了欧盟的认可，这将有助于提升产品在欧洲市场的竞争力。

二、四象限电能计量 CE 认证仪表

四象限电能表是一种能够测量和记录电力系统中有功功率和无功功率流动方向的电能表。它通过将一个平面坐标系的横轴定义为有功功率，纵轴定义为无功功率，将平面划分为四个区域（象限），从而实现对电能流动情况的全面监测。

一象限：表示电网向用户输送有功电量和无功电量，即用户处于用电状态。这是常见的用电情况，电能从电网流向用户，同时用户可能还需要从电网中获取无功功率以支持其电力设备的运行。

第二象限：表示用户向电网反送有功电量，但仍然从电网获取无功电量。这种情况通常出现在用户安装了光伏发电站等可再生能源发电设施，且发电量大于用电量时。此时，用户不仅自给自足，还能向电网输送多余的电能。然而，由于电力设备的运行仍然需要无功功率，因此用户仍需从电网中获取这部分电能。

第三象限：表示用户既向电网反送有功电量，又反送无功电量。这种情况通常出现在用户安装了大型的可再生能源发电设施，并且发电量远大于用电量，同时用户的电力设备对无功功率的需求也较低时。此时，用户不仅向电网输送多余的电能，还向电网输送多余的无功功率。

第四象限：表示用户从电网获取有功电量，但向电网反送无功电量。这种情况可能是由于用户的电力设备在运行时产生了过多的无功功率（如电容投入过多导致过补偿），而这部分无功功率被输送回电网。

三、 电表特色功能

全面测量：能精确测量三相电压、电流、功率、功率因数等关键电力参数，以及谐波畸变率，反映电网质量。

复费率计量：支持4费率8时区设置，帮助用户按不同时段计费，优化用电成本。

多种接口：提供RS-485通讯接口、模拟量输出和开关量输入输出，便于与上位机、DCS等系统集成。

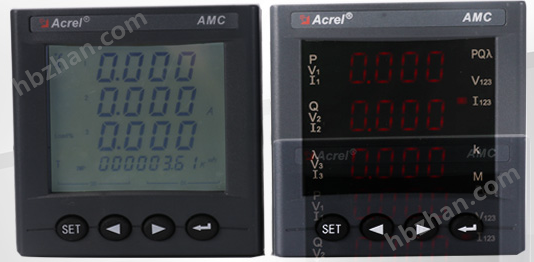

直观显示：高亮度LCD显示屏，实时显示电力参数和电能数据，包括当前象限、负载率等信息。

智能可编程：用户可通过面板按键设置参数，支持事件记录、需量及极值统计，提升电能管理效率。

四、 电表安装及接线

4.1 电表外形尺寸

4.2 电表接线图
